新城西G/S自備變電所操作細則
連結檔案:
index.files\再生能源發電系統調度準則-台電.pdf
index.files\20260120-新城西GS-加人系統操作順序表R4.pdf
100 總則
101本細則及依照台灣電力股份有限公司(以下簡稱台電) 「電力系統運轉操作 章則彙編」及「再生能源發電系統調度操作準則」訂定之。本細則未列明事項則依該上列準則辦理。
102城西能源股份有限公司自備變電站 (以下簡稱新城西G/S) 自台電安順S/S
69KV安順~ 城西線引接供電。
103新城西G/S 端以自備電源線200mm
XLPE自城西C/S GIS副導體引接，經#622E、#622、#620LE、#620、#620TE、#621、#621E等開關連接主變壓器。
104新城西G/S之主變壓器 (69KV/11.4KV,
35/46MVA)，分別供應 所內負載及發電機之用。
105新城西G/S之主變壓器一次側及69KV GIS開關之各項操作,事先均應與台南新營區域調度中心(以下簡稱 新營ADCC)值班主任聯絡,受值班主任
指令始可操作,但遇設備有異常繼續送電,可能發生事故或人命傷亡等危險
狀況,必須迅速停電,來不及通知 新營ADCC值班主任時,電氣負責人可先行操作,事後通報
新營ADCC值班主任,但操作如發生不良後果,電氣負責人應自行負責。
106安順~城西線或新城西G/S之變電設備故障跳脫後試送電時,電氣負責人應注 意變電所之安全,台電值班主任如認為繼續試送電可能損毀設備,或對系統 有不良影響時,得拒絕送電,待修復故障後,再行試送電。
107新城西G/S之主變壓器二次側以下及所內一切設備如發生緊急事故，經逕行處理後,應將事故概況、影響用電量、預定恢復用電時間等通報 新營ADCC值班主任。

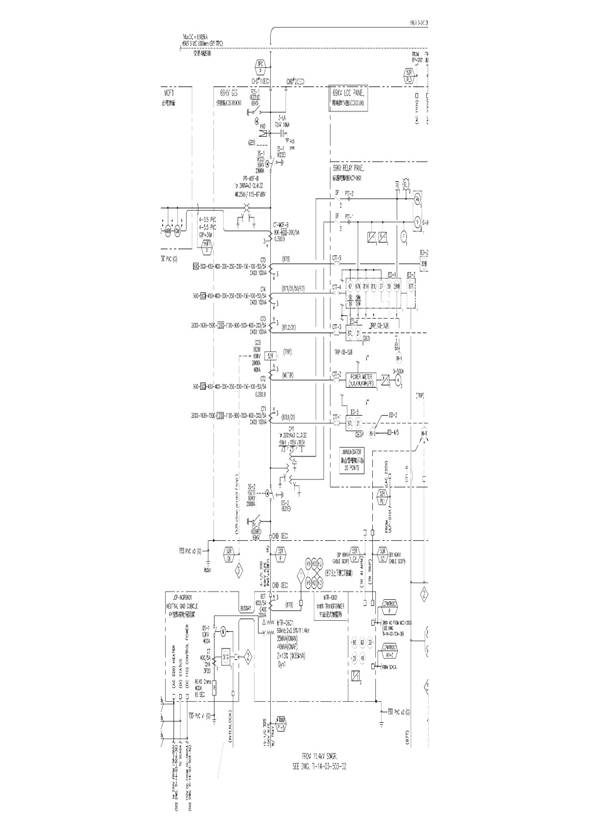

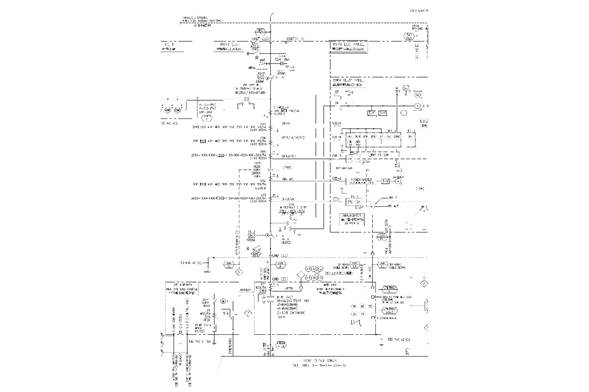

108新城西G/S 69KV線路主要電驛及保護情形:
108-1安順~城西線:使用線路差動電驛(87L)及測距電驛(21)。
108-2新城西G/S:使用瞬時相間/接地過電流電驛(50/50N)、延時相間/接地過電
流電驛(51/51N)、方向性延時電驛(67)、過電壓電驛(59)、欠電壓電驛(27)、高/低頻電驛 (81H/81L)、接地過電壓電驛(59Vo)、匯流排差動電驛(87B)及主變壓器差動電驛(87T)。
109綜上所述,操作停電、送電權責如下:
109-1高壓端僅GIS設備#622E、#622、#620LE、#620、#620TE、#621、#621E之操作須接受台電公司
新營 ADCC 值班主任指令，其他高壓設備之操作由新城西G/S自行操作。操作人員應確認指令不會危及廠內人員及設備安全，否則應回報
新營ADCC 值班主任暫停執行指令，待確認釐清後再繼續執行操作。
109-2主變壓器一次側(69KV系統)停 / 復電之操作，由新城西G/S與 新營ADCC值班主任聯絡後依指令自行操作。
109-3主變壓器二次側(11.4KV系統)之操作，應由新城西G/S自行操作，並負完全責任(人員及設備安全)。
200 新城西G/S 69KV線路正常時加壓(或事故時試送電)方向之規定:
200-1線路正常時加壓方向:
安順~城西線:安順S/S列為A站(試送電端)，新城西G/S列為B站(併用端)。
200-2停電操作:由B站先啟斷線路斷路器，然後由A站停止加壓。
200-3復電操作:由A站加壓，B站併用。
300新城西G/S主變壓器停、復電操作(線路不停電):

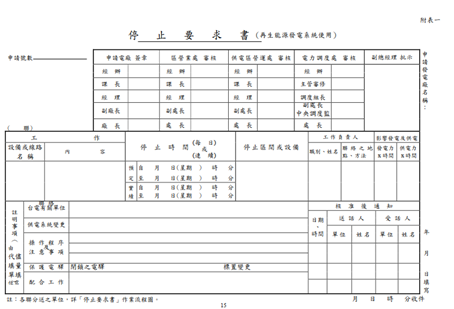

停電前七日或設備異常時，須於審修作業平台上填寫並送出「停止要求書」 (亦可傳真辦理)，等待嘉南供電區處審核同意。如附表一。
停電工作完成後，應交卡通知
新營ADCC值班主任告知工作完成，請准予送電。

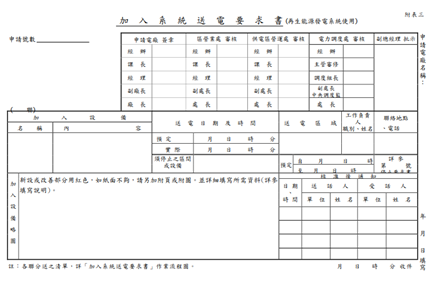

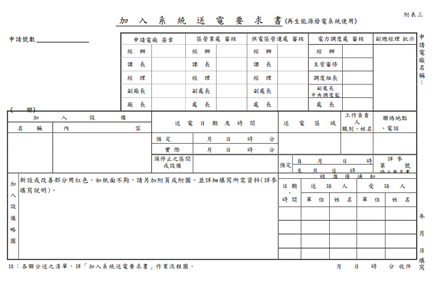

如有高壓端設備之新(增)設或改善工程，於竣工後加入台電系統送電前二十日，須於審修作業平台填寫並送出「加入系統送電要求書」等待嘉南供電區處審核同意。如附表三。
300-1主變壓器之停復電操作:
(1) 停電操作順序:
A. 新城西G/S主變壓器二次側CB全部啟斷。
B. 新城西G/S #620啟斷。
C. 新城西G/S #621啟斷。
D. 主變壓器及#621間先行驗電,確認三相無電後再投入#621E接地開關。
E. 新城西G/S #620TE投入。
(2) 復電操作順序:
A. 新城西G/S #620TE啟斷。
B. 新城西G/S#621E啟斷。
C. 確認加壓路徑均無其他或臨時接地線。
D. 新城西G/S #621投入。
E. 新城西G/S #620投入。
F. 新城西G/S主變壓器二次側CB全部陸續投入。
400
69KV線路停、復電之操作:
400-1安順~城西線之停、復電操作 (新城西G/S主變壓器須同時停電):
(1) 停電時:
A. 確認新城西G/S主變壓器二次側CB已啟斷。
B. 新城西G/S #620啟斷。
C. 安順 S/S #610啟斷。
D. 安順 S/S #611啟斷。
E. 安順 S/S #612啟斷。
F. 新城西G/S #621啟斷。
G. 新城西G/S #622啟斷。
H. 新城西G/S驗電 (安順~城西線 新城西G/S入口端),確認三相無電後再投入
#622E接地開關。
I. 安順S/S驗電(安順~城西線
安順S/S出口端),確認三相無電後再投入 #612E接地開關。
J. 新城西G/S #620LE投入。
(2)復電時:
A. 安順S/S #612E啟斷。
B. 新城西G/S #620LE啟斷。
C. 新城西G/S#622E 啟斷。
D. 確認加壓路徑均無接地線或其他臨時接地線。
E. 新城西G/S #622投入。
F. 新城西G/S #621投入。
G. 安順S/S #611投入。
H. 安順S/S #612投入。
I. 安順S/S #610投入。
J. 新城西G/S #620投入。
K. 新城西G/S主變壓器二次側CB自行復電操作陸續投入。
500事故操作規則:
500-1安順~城西線事故跳脫之操作規則:
(1) 電訊暢通時:
A. 立即啟斷主變壓器一次側#620斷路器及二次側斷路器,並檢視本場所內有無異狀，且必須通報 新營ADCC值班主任。
B. 新營ADCC值班主任接獲新城西G/S (不同意未經聯絡逕行試送電)無異常之通報,同時安順S/S亦派員巡視線路。
C. 新營ADCC值班主任接獲安順S/S巡視安順~城西線無異常或有異狀經搶修完成及新城西G/S同意試送電後，即將安順S/S #610投入全壓試送電一次。
D. 試送電成功後,即將新城西G/S #620併用。
E. 若試送電一次不成功或確認故障處所無法隔離前，則不再試送電。
(2) 電訊不通時:
A. 依上項原則處理。
B. 待電訊暢通後通報ADCC值班主任,並依其指令操作。
500-2 新城西G/S主變壓器一次側斷路器(#620)跳脫時之操作規則:
(1) 立即啟斷主變壓器二次側斷路器，並將部份負載改由緊急電源供應。
(2) 檢視保護電驛有無作動、主變壓器有無警報及其他附屬設備有無異狀，
並將事故情況通報新營ADCC值班主任。
(3) 依ADCC值班主任指令操作,將主變壓器一次側隔離開關(#621)啟斷，並驗電確認三相無電後投入接地開關(#621E)。
(4) 檢查異常原因，必要時要求原廠廠家入廠進行故障排除及修復。
(5) 確認異常排除後將檢查結果通報新營ADCC值班主任後，並依其指令操作
一次側斷路器將主變壓器恢復受電。
(6) 主變壓器受電正常後，再恢復二次側負載送電。
600 空襲時之操作規則:
承諾配合新營ADCC值班主任之指令執行操作。
